一、 用途：

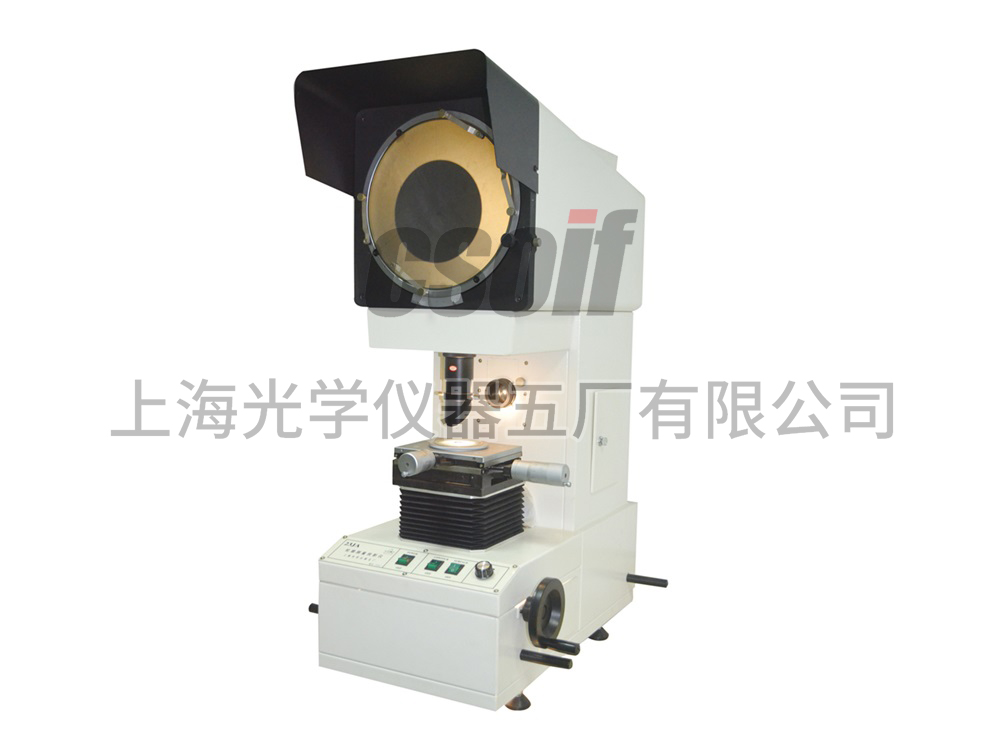

23JA臺式測量投影儀是我廠投影儀系列中結構簡單，使用方便，適應性較強的中檔產品。利用光學投影方法，將被測件輪廓或表面狀況放大投影到投影屏上，進行輪廓測量和對比測量以及表面狀況觀察的綜合性光學測量儀器。它的主要優點是：采用遠心光路，使照明均勻，消除調焦誤差帶來的測量誤差。該機操作維修方便，效率高，適用性強。
目前，臺式投影儀已廣泛用于標準計量、鐘表、顯像管、化纖紡織、寶石軸承、儀表元件、造紙、制糖和大專院校等許多行業。如應用于長度、直徑及工藝分析；集成塊焊點、光刻、絲網印刷、液壓密封圈等多種需要顯微投影放大測量的場合。

二、 規格
1．投影屏尺寸：￠300
2 ．物鏡放大率：10×20×50×100×（選購）；線視場：30  15 6   3；工作距離： 85.17 81.94 16.99  16.39
3．工作臺行程 ：  橫向：≤25    縱向：  ≤50
 4．分辯率（㎜）：0.01
 5．投影屏旋轉范圍  0～360° ；  分格值  1°；  游標分格值   2′
 6．儀器電源電壓：220V
 7．照明燈源：150W/24V
 8．冷卻方式：強制風冷（3只軸流風扇）

選購:
工作臺行程 50×50 （無100×物鏡）
