一、規格參數
| 型號 | FLM190G | FLM190Z |
| Z軸移動范圍 | -mm | 60mm |
| Z軸移動方式 | 固定 | 自動 |
| 量程 | 190×126 | |
| 外部尺寸 | 600x750x1850 | |
| 重量 | 385 | |
| 承重 | 10 | |
| 圖像傳感器 | 2000萬像素工業相機（可選：4300萬像素工業相機） | |
| 鏡頭 | 雙遠心光學鏡頭 | |
| 測量精度（μm） | ±(4.0+L/50) *以標準塊為被測產品 | |
| 重復性（μm） | ±2.0 | |
| 最小顯示單位 | 0.01 | |
| 景深 | 120 | |
| Z軸工作距離 | 400mm | |
| 光源 |
256級程控光源。 輪廓光：平行面光源（可選：遠心平行光源 ） （可選，表面光：外接同軸光） | |
| 圖像處理 | IVT先進圖像分析方法，256灰度等級，20:1亞像素處理技術 | |
| 軟件 | IVT-VISION-OneKey | |
| 工作環境 | 溫度：22℃±5℃ 濕度：20～80% | |
| 振動：＜0.002mm/s，＜15Hz | ||
| 電源 | 220V/50Hz | |
二、儀器特點
1、打破傳統的測量工具。
2、大口徑高景深，實現全視野范圍成像清晰，低畸變。
3、高分辨率相機，采用1200萬-4300萬像素高分辨率數字相機。
4、軟件采用先進的20：1亞像素圖像邊緣處理。
5、最小二乘法回歸處理可自動祛除毛刺和異常點，對特征位置的影響降至低點。
6、高效的批量測量 測量范圍內一次性可測量大于20000個尺寸，100個尺寸測量時間小于1秒，大幅縮短測量時間，提高測量效率。
7、多個工件任意擺放，自動識別，批量測量。
三、軟件特點
完全自主研發，軟件界面簡潔、功能強，易學習；采用我司自主研發的畸變校正技術，保證在視野的各位置、各角度測量結果穩定精準；自主研發的圖像拼接技術，保證拼接誤差小于0.003mm。
1、自動匹配工件，任意放置，一鍵測量?？勺詣?dòng)搜索匹配并調出用戶程序。可框選建立匹配、多個位置框選組合建立匹配、用測量元素建立匹配、可導入CAD建立匹配。可建立程序組，實現工件多個面翻面測量。
2、全面的測量元素：
點、**點、線、**線、圓（中心坐標，半徑、直徑、真圓度、周長、面積，最大半徑、最小半徑）、弧、矩形（中心坐標，長、寬、周長、面積）、橢圓（中心坐標，長軸、短軸、周長、面積）、鍵槽（中心坐標，長、寬、周長、面積）、導入CAD輪廓掃描比對、輪廓PV、面積對比、圓柱直徑、密封圈（通過周長計算半徑、密封圈最大半徑、最小半徑、厚度）、測量結果再計算（最大值、最小值、平均值、求和）、二維碼識別、條碼識別。
3、標注：
距離、X距離、Y距離、半徑、直徑、角度。
4、形狀誤差評定：
直線度、圓度。
5、位置誤差評定：
平行度、垂直度、對稱度、同心度、位置度。
6、坐標系轉換
笛卡爾坐標（X，Y）與極坐標（R，θ）可方便選擇。可即時轉換測量值的基本單位mm、inch、mil。 坐標平移、坐標旋轉，建立工件坐標系。
7、測數據
可以自定義EXCEL模板，可以指定輸出單元格。軟件自帶CPK模板，可以計算Mean、Maximum、Minimum、Cp、Cpkl、Cpku、Cpk。
8、其他
①軟件語言：多國語言可選，語言包開放，可定義翻譯修改。
②圖像和繪圖區共用，所見即所得，可自定義：顏色、線寬、字體大小、背景顏色。
③對焦輔助、燈光輔助功能，減少人為誤差。
④合格/不合格（OK/NG），并報警提示，可語音輸出：OK、NG。
⑤可快速掃描輪廓，并導出到CAD，與原始圖檔比對。
⑥可選配IO卡，外觸發測量并OK NG 信號輸出。

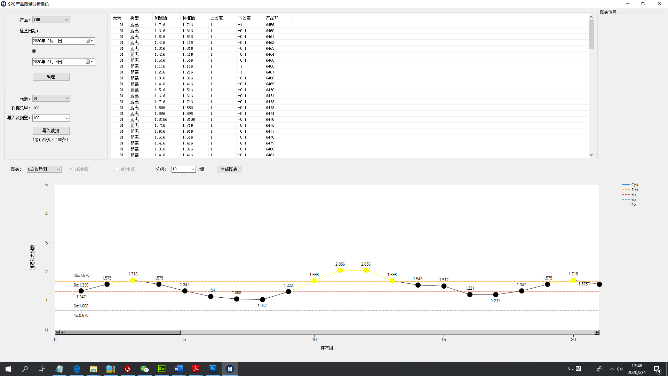

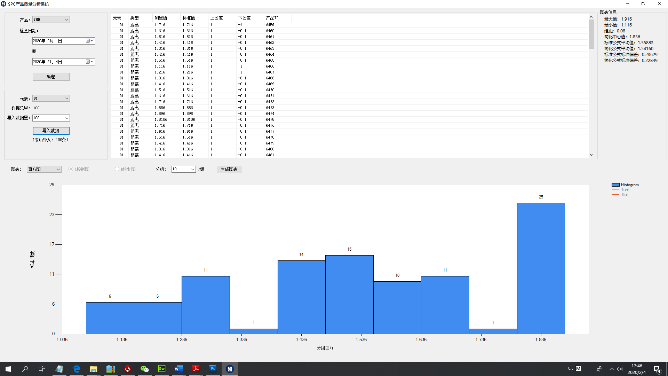

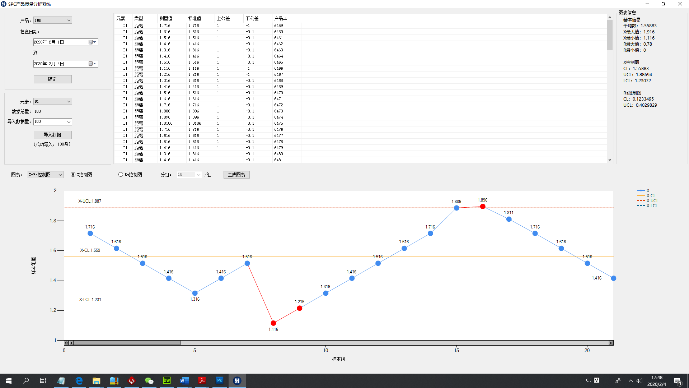

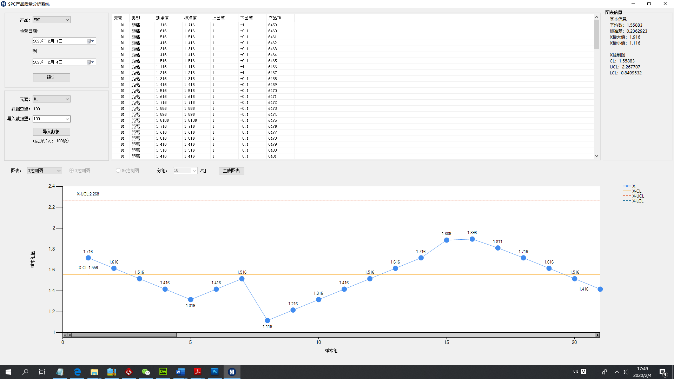

9、SPC：
包括：直方圖、Cpk趨勢圖、X控制圖、Xbar-R控制圖、Xmedian-R控制圖、X-Rs控制圖。
