產品簡介

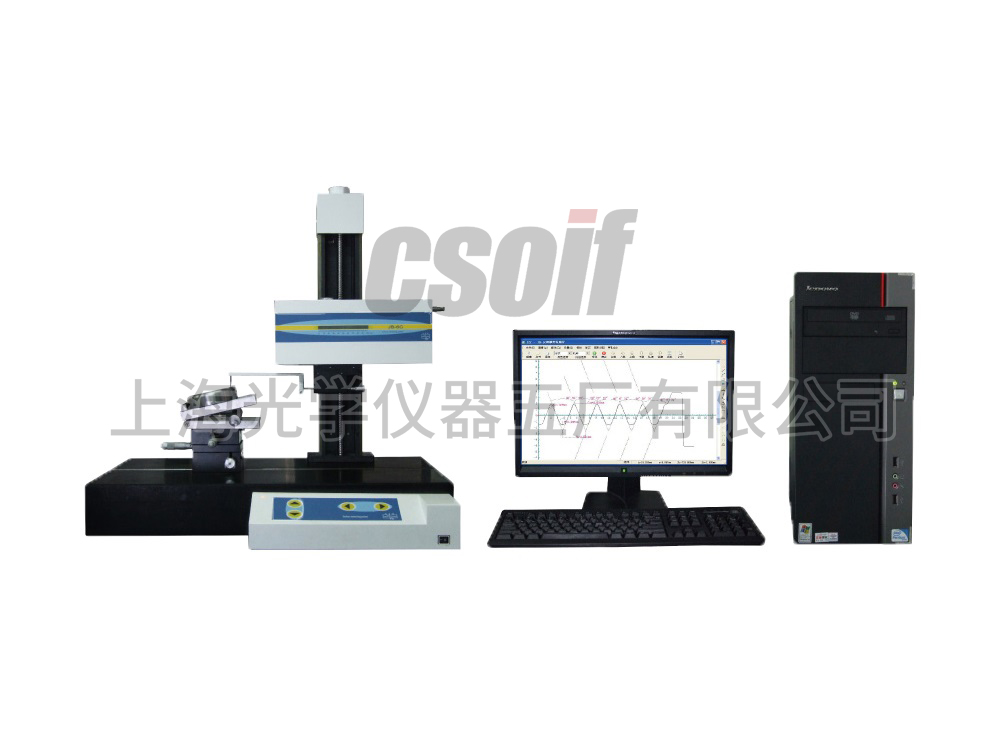

JB-4C精密粗糙度儀是一種高精度觸針式表面粗糙度測量?jī)x器，該儀器可對平面，斜面，外圓柱面，內孔表面，深槽表面，圓弧面和球面等各種零件表面的粗糙度進行測試，并實現表面粗糙度的形狀、輪廓等參數測量，還能測量工件的TP臺階。儀器使用方便，測量精度高重復性穩定。
儀器配有電腦及專用測量軟件，運用先進的無噪聲機械定位裝置，可選定被測零件的不同位置，設定各種測量長度進行自動測量，評定段內采樣數據達3000個點。所有的測量數據和曲線可在屏幕顯示或打印輸出，所以在汽車配套行業、機械、模具加工、科研單位、大專院校等各大行業中廣泛使用。
儀器符合**標準GB/T3505-2000, GB/T6062-2001, GB/T10610-1998,以及國際標準ISO5436, ISO11562的要求。
技術規格
| 型號 | JB-4C |
| 測試參數 | Ra,Rz,Rt,RS,RSm,Rp,Rv,Rmax,Rq,D,Pt, Lr,Ln和Rmr(Tp)曲線等 |
| 輪廓圖形的垂直放大倍率 | 10，20，50，100，200，500，1000，2000，5000，10000，20000，50000，100000，200000，500000或自動 |
| 粗糙度測量范圍 | Ra 0.01 – 50 μm |
| 取樣長度 | L: 0.08 ,0.25, 0.8,2.5 mm |
| 評定長度 | Ln:1L,2L,3L,4L,5L可任選 |
| 儀器評定取樣 | 4000點 |
| 分辨率 | 0.001 μm |
| 示值誤差 | ±5 % |
| 測量重復性 | ± 3 % |
| 測量工件最大高度 | 300mm |
| 傳感器可測 | 平面、斜面、內孔表面、外圓柱面、深槽表面，圓弧面，球面等各種零件的表面粗糙度. |
| 天然金剛石觸針 | 標準型,高度<8mm 小孔型 觸針半徑:2um,測力: 4 mN |
| 驅動箱的滑行速度 | 2mm/s |
| 驅動箱升降形式 | 智能設計：上下自動升降，觸針碰到被測工件**點時會自動停止 |
| 移動速度 | 0.5 mm/sec |
| 線性區 | 垂向640 um |
| 臺階和Pt測量范圍 | 100 um |
| 分辨力 | 0.1 um |
| 軸向測量范圍 | 60 mm |
| 輪廓圖形 | 直接輪廓，濾波輪廓 |
| 輪廓圖形的X、Y放大比 | 自動選定 |
| 濾波器 | ISO 2CR濾波器 |
| 小孔測量范圍 | ≥ ?5 mm |
| X-Y工作臺 | 旋轉角度±10° |
| 軸承內外圈尺寸 | 內圈最大外徑280mm 外圈最小孔徑12mm 厚度≤160 mm |
| 打印紙規格 | A4紙 |
| 儀器電源 | 220 VAC±10%, 50Hz |
| 大理石工作臺尺寸 | 640×400×100mm |
| 儀器毛重 | 150 kg |
儀器標準配置清單
1.支柱及大理石底座1件
2.控制器1件
3.驅動裝置1件
4.傳感器1件
5.X-Y工作臺1套
6.V型臺1塊
7.A/D轉換卡1塊
8.信號線1根
9.信號控制線1根
10.標準型觸針1根
11.小孔型觸針1根
12.粗糙度樣板1塊
13.測量軟件及安裝盤1套
14.電腦
