一、產品配置：

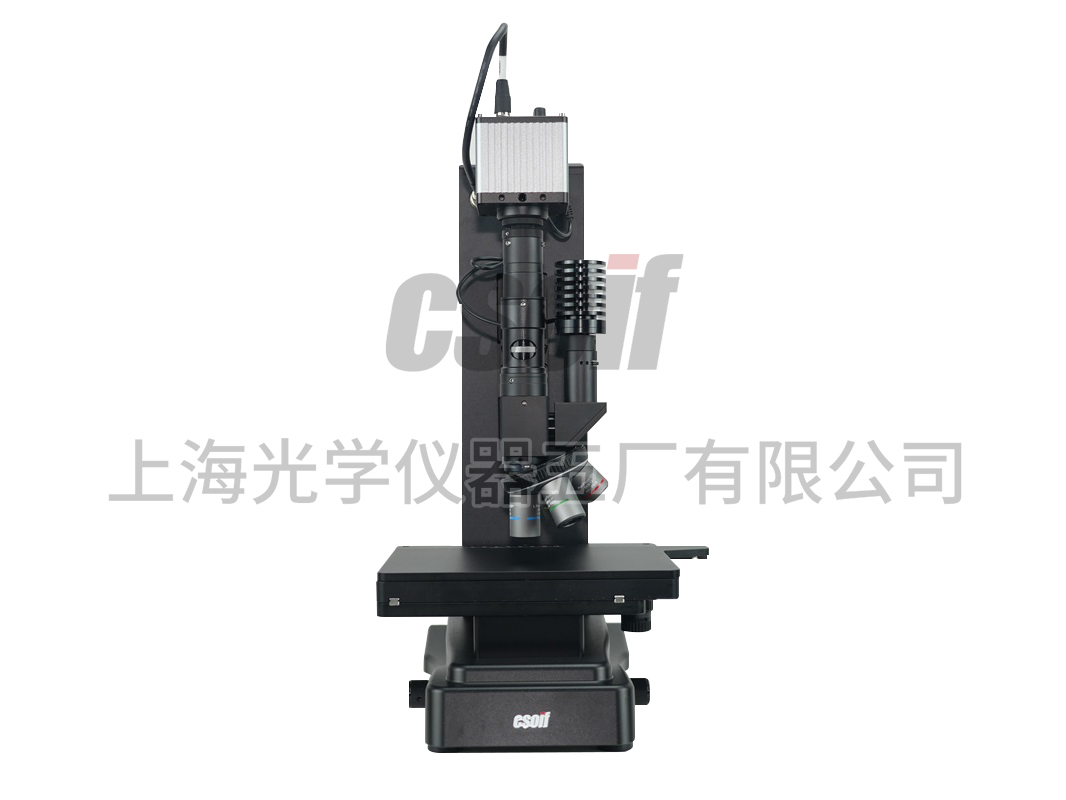

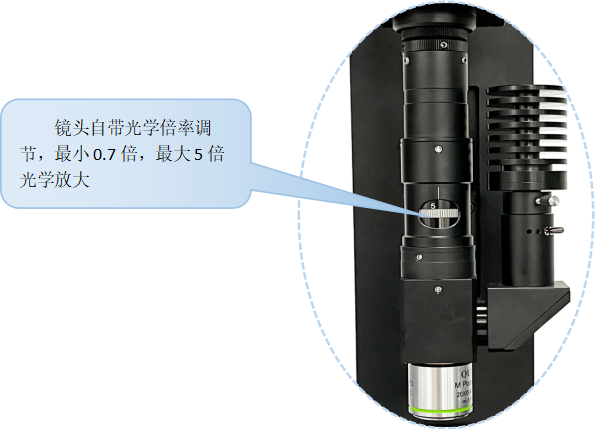

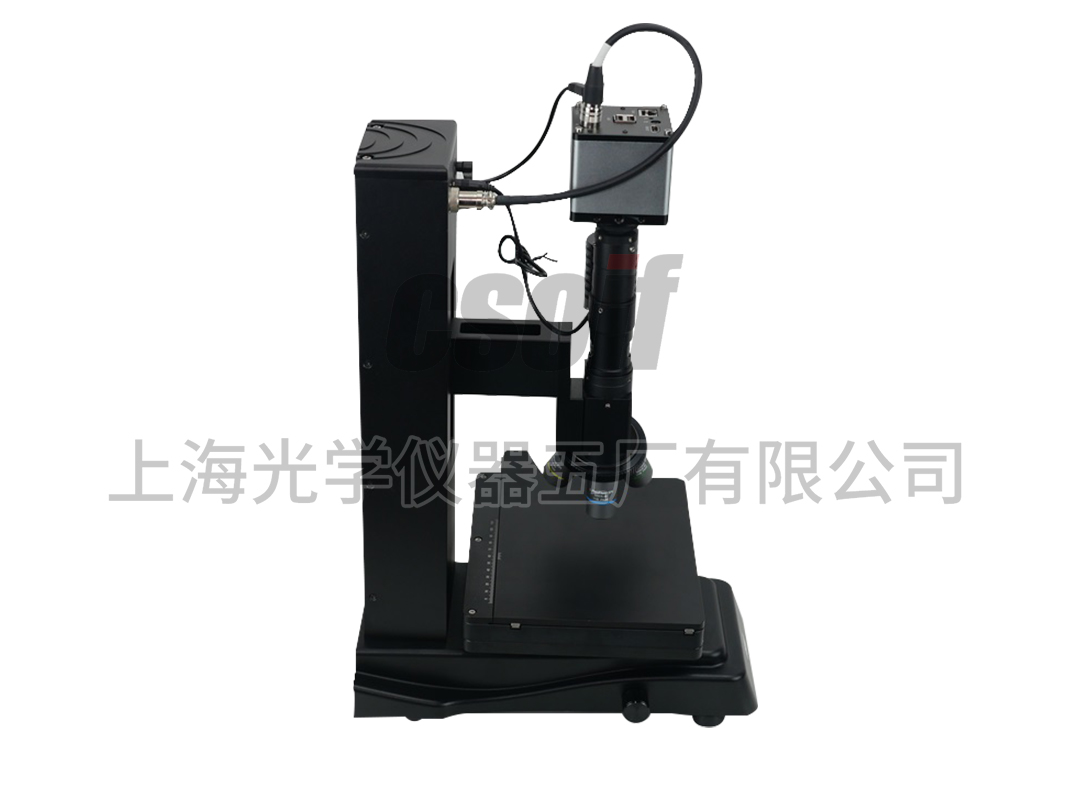

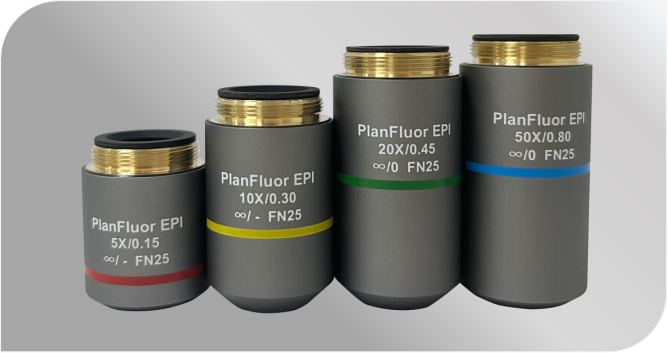

1.標配10倍的高清物鏡，多種倍率物鏡選擇：產品默認裝配的10X的平場物鏡。工作距離17.7mm,孔徑0.30mm。鏡頭接口直徑20.2mm。根據需要，可以選配5X、20X、50X物鏡。鏡頭主體支持0.7-5倍光學變倍。

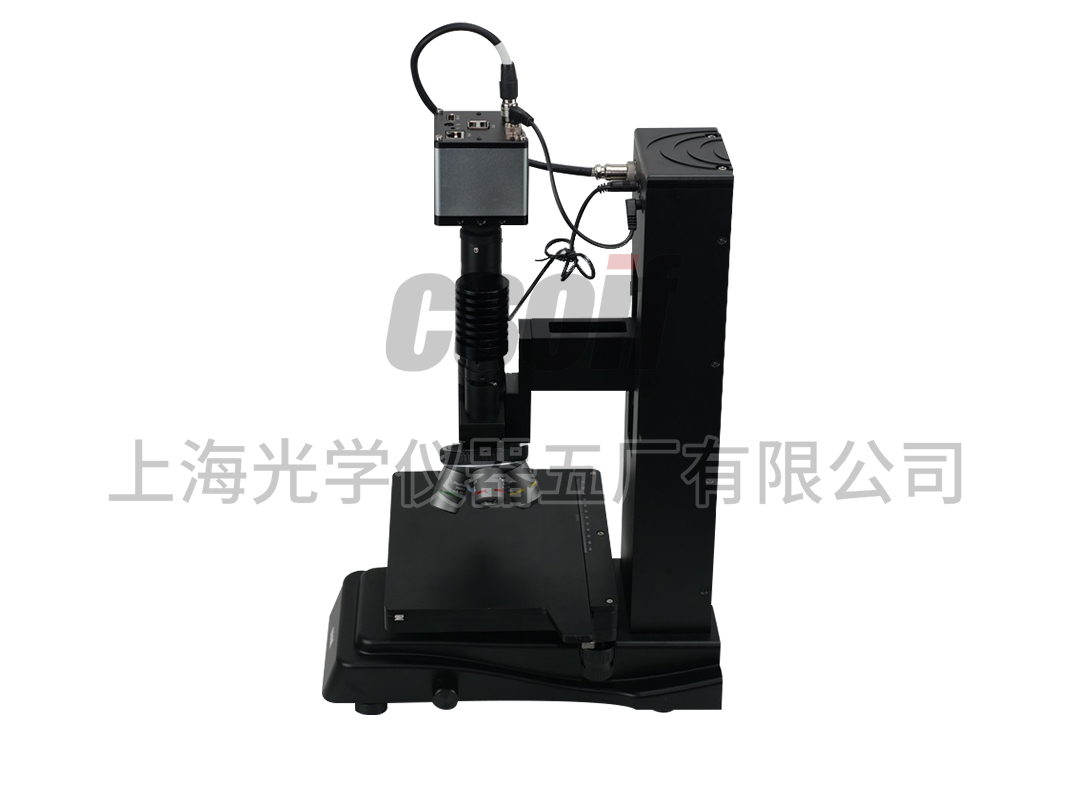

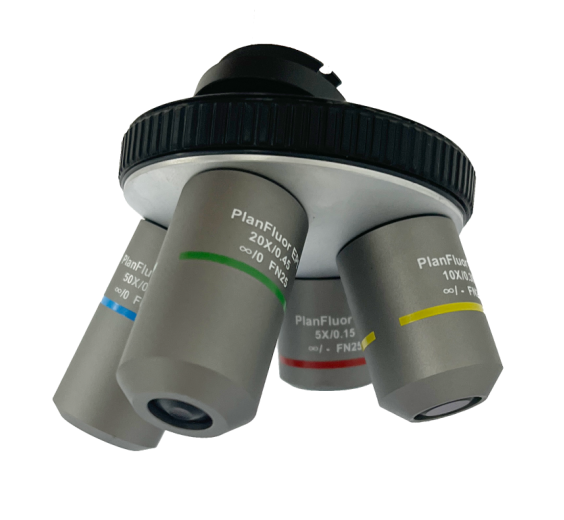

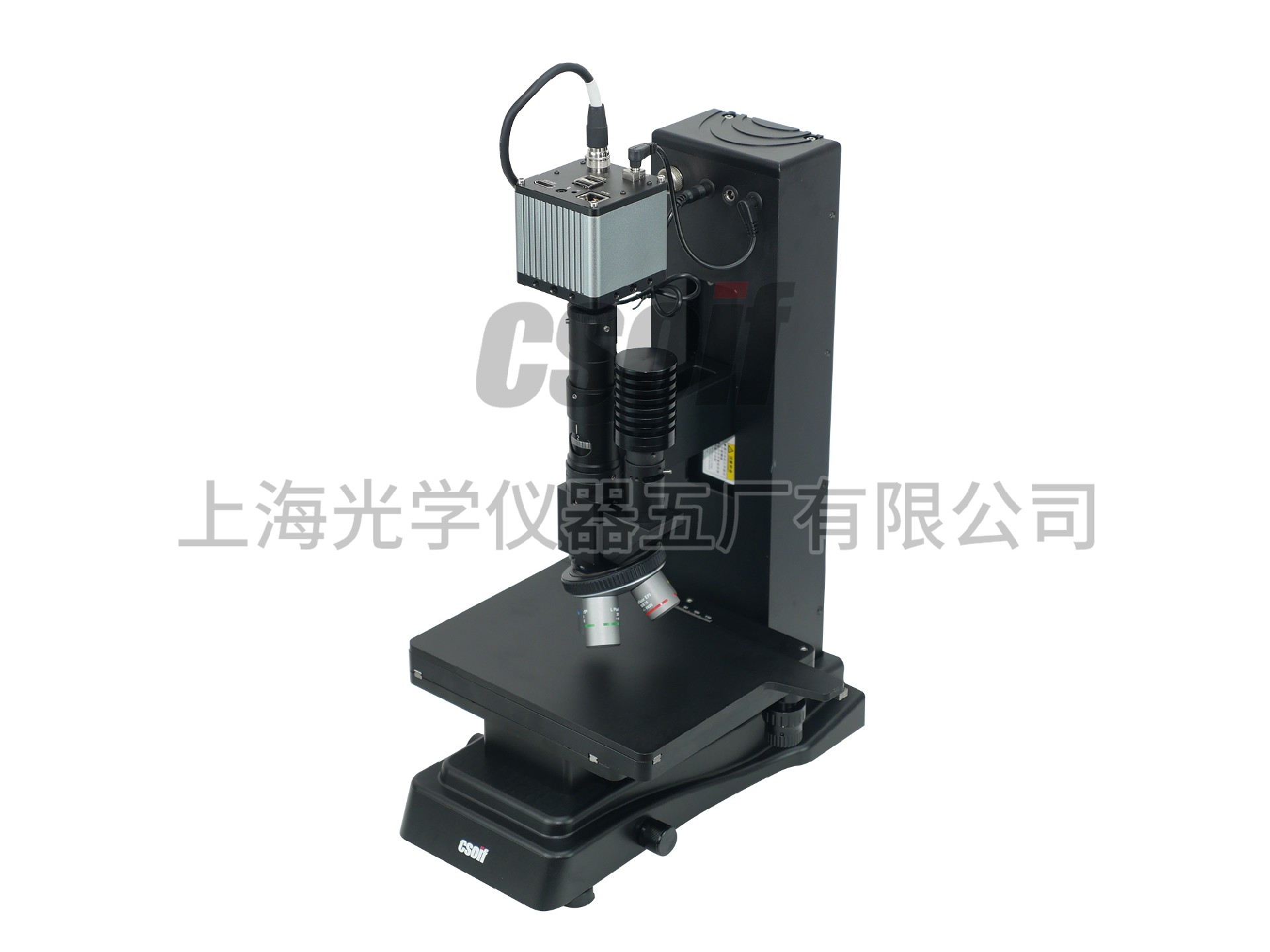

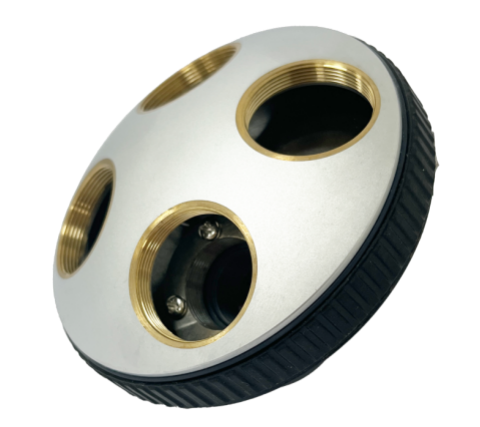

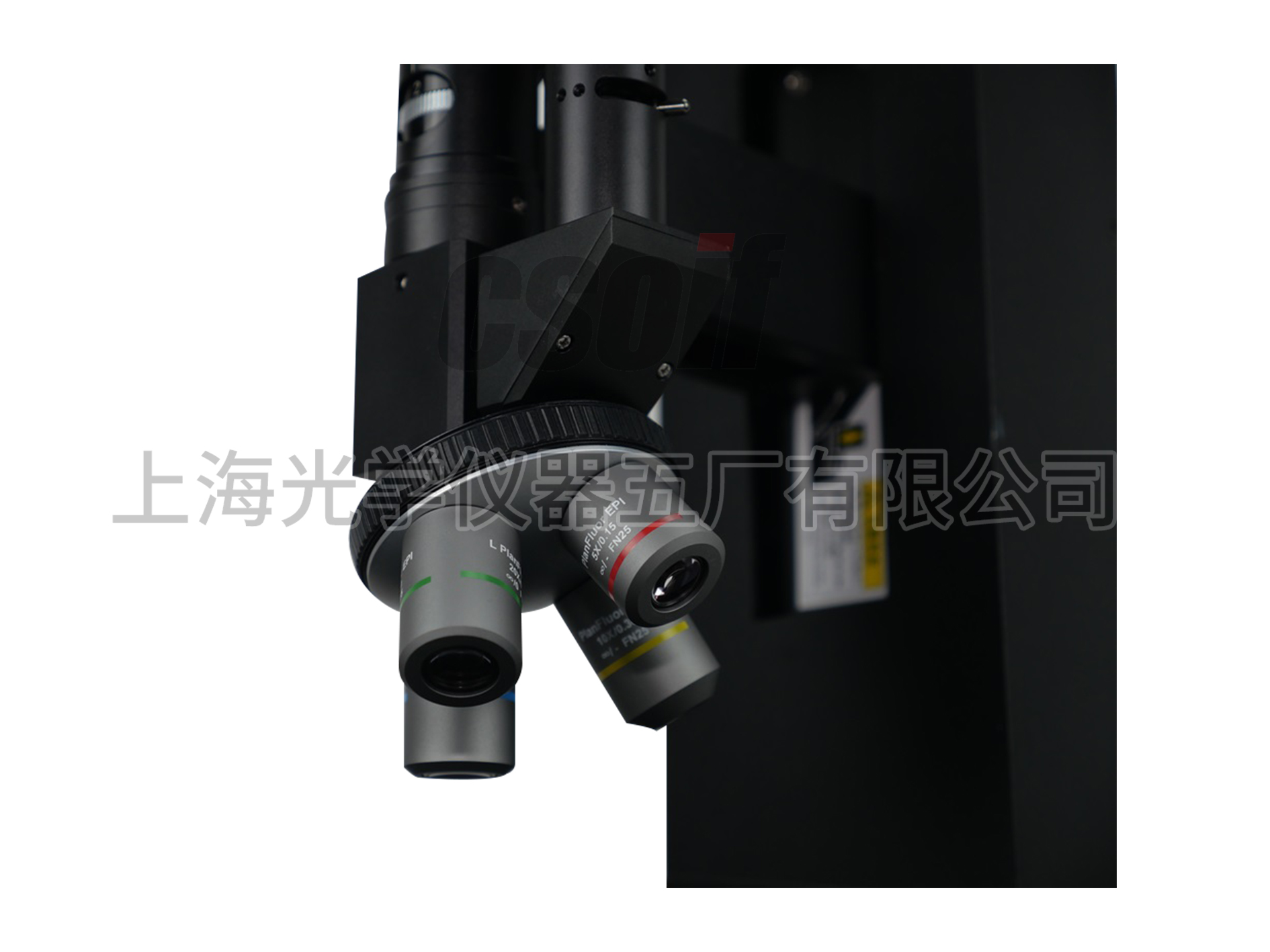

2.選裝轉換鼻輪：可以加轉4孔位轉換鼻輪，4個孔位分別安裝5倍、10倍、20倍和50倍物鏡。
放大倍率表：
各種規格鏡頭在24寸顯示器下的倍率 (顯示器尺寸475*268mm) | ||||
物鏡倍數 ———————— 鏡頭光學倍數 | 5X ———————— | 10X ———————— | 20X ———————— | 50X ———————— |
0.7 | 80倍 | 160倍 | 300倍 | 800倍 |
1 | 100倍 | 200倍 | 400倍 | 1000倍 |
2 | 200倍 | 400倍 | 800倍 | 2000倍 |
3 | 300倍 | 600倍 | 1200倍 | 3000倍 |
4 | 400倍 | 800倍 | 1600倍 | 4000倍 |
5 | 500倍 | 1000倍 | 2000倍 | 5000倍 |

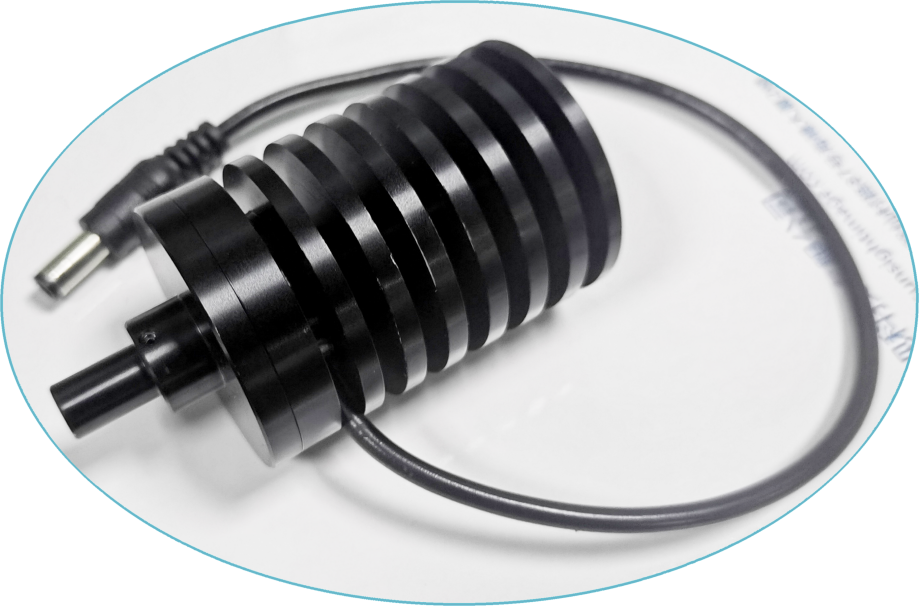

3.高亮LED同軸光源：高亮度的同軸點光源，功率5W，可靠自然散熱設計。穩定運行。

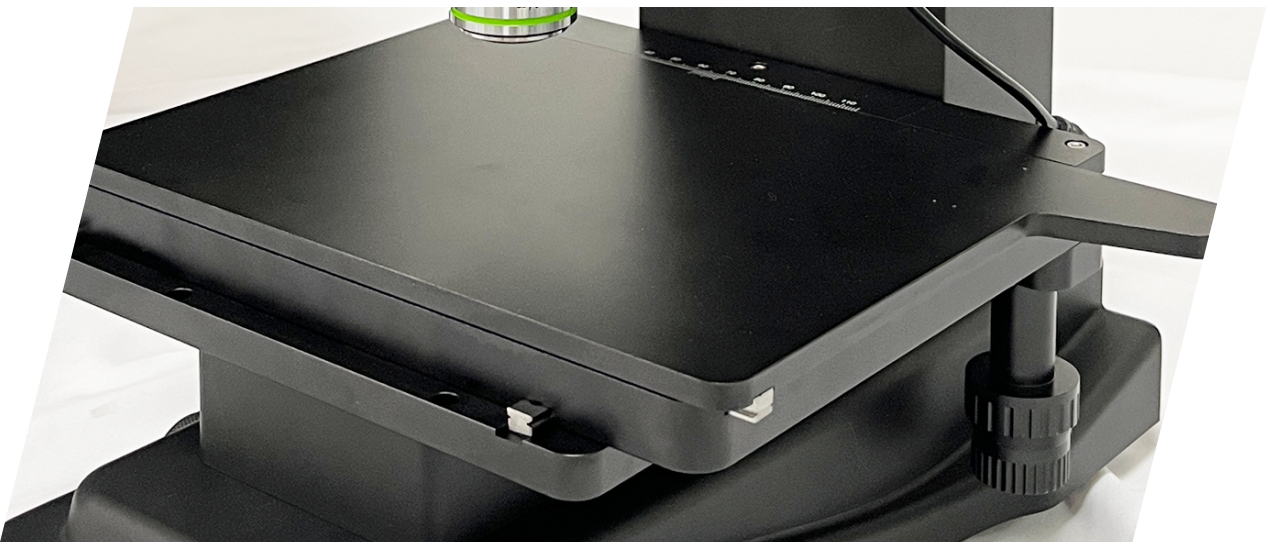

4.精密的XY移動載臺：載臺尺寸200*180mm,行程范圍100*109mm。XY移動手動，移動精度0.01mm。
5.高精度的Z軸驅動：Z軸采用高精度步進電機驅動，讀取精準的光柵尺測量距離，光柵尺分辨率0.1um。

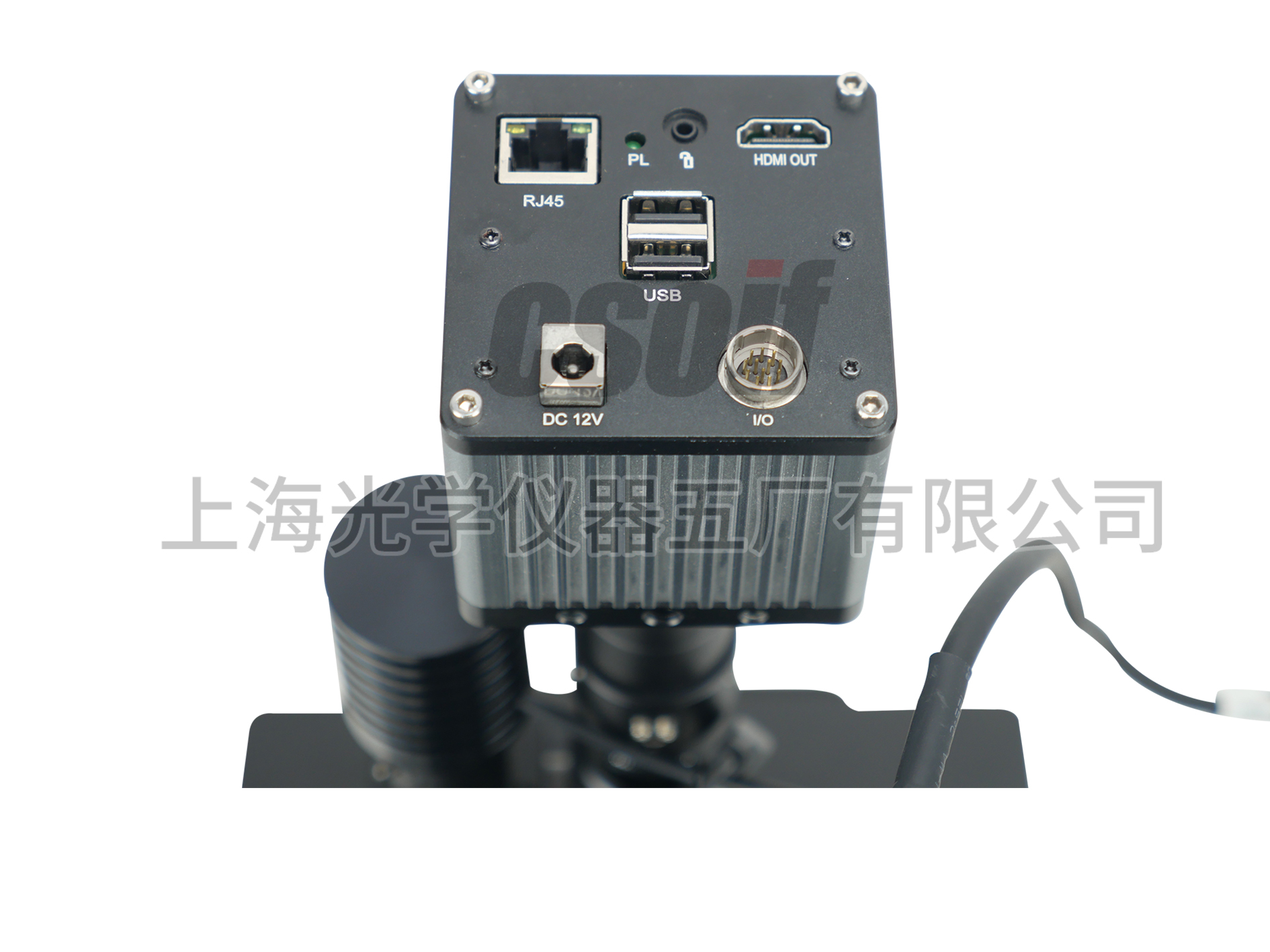

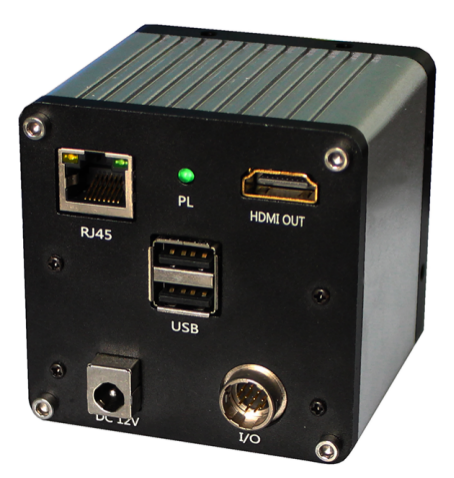

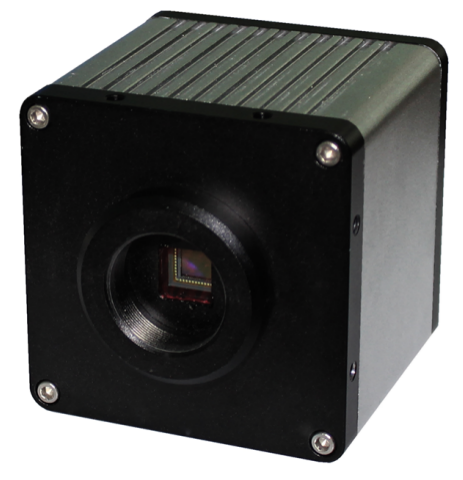

6.超清的HDMI相機：
相機參數：
芯片結構 | FPGA+ARM |
操作系統 | LINUX 3.10 |
內核結構 | 雙核Cortex-A9 |
主頻速度 | 1Ghz |
光學尺寸 | 1/2” |
分 辨 率 | 1920×1080 |
像素尺寸 | 5.8*5.8um |
幀 率 | 30fps |
色彩調節 | RGB三通道單獨調節 |
白 平 衡 | 自動曝光 |
畫面鏡像 | 上下鏡像、左右鏡像 |
HDR | 支持寬動態 |
視頻接口 | HDMI |
網絡接口 | 1000Mbps |
工作電壓 | DC 12v |
7.立體3D成像：利用景深合成技術，構造三維立體圖形。圖形可720度拖曳旋轉觀看。切割線可以任意角度任意位置調整，生成剖面圖。
8.切割線可以任意角度拖曳。
9.超高精度的圖像采樣設置，便捷數據和圖像報表輸出。
二、產品技術參數：
鏡頭參數 | |||
放大率 | 最小0.75X | 最大5.25X | |
變焦比 | 1：7（0.75x-5.25x） | ||
景深 | 0.95mm | 0.085mm | |
分辨率 | 7.5um | 2um | |
視場 | 1/3” Sensor | 4.7×6.3mm | 0.68×0.19mm |
1/2” Sensor | 6.3×8.5mm | 0.91×1.2mm | |
2/3” Sensor | 8.7×11.7mm | 1.2×1.6mm | |
10X物鏡（標配） | 工作距離 | 分辨率 | |
11mm | 0.9um | ||
整機參數 | |||
分辨率 | 1920*1080 | ||
像素尺寸 | 5.8*5.8um | ||
靶面尺寸 | 1/1.2” | ||
幀速 | 30幀/s | ||
自動白平衡 | 自動白平衡 | ||
自動曝光 | 自動曝光 | ||
圖像鏡像 | 上下鏡像 左右鏡像 | ||
測量精度 | 最大測量精度6um,重復測量精度3um（標配物鏡） | ||
圖片采集數 | 3-200張 | ||
Z軸精度 | 0.1um | ||
載臺尺寸 | 220*180mm | ||
載臺行程 | 109*100mm | ||
Z軸行程 | 70mm | ||
工作高度 | 0.5-70mm | ||
電源 | DC 12V2A | ||
產品尺寸 | 260*320*450 | ||
重量 | 13Kg | ||
工作溫度 | - 10℃ － 70℃ | ||
