一、用途

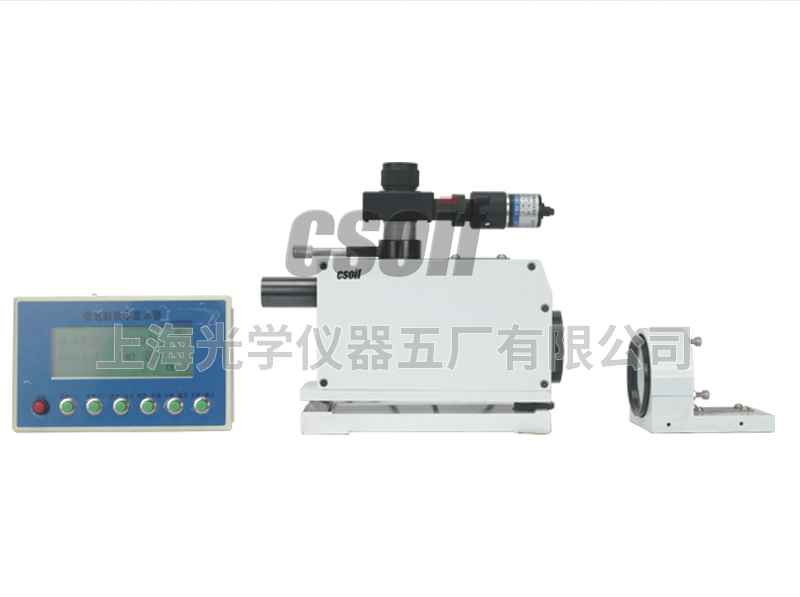

數顯雙向精密自準直儀，采用光學自準直原理、二維測量結構和精密電子技術，能對機床、儀器精密導軌和精密平板的運動直線度和平直度做水平、垂直二維方向的角、線性值的精密測試，工作效率優于目前單向同類儀器以及雙向普通儀器。它依靠現代電子技術大大節省了計算時間，在測試時只需將數據直接采集，通過儀器自動精密計算，即可瞬時得到計算結果，顯示誤差值。
二、特點
1、結構簡單，體積小巧；
2、精度高，重復性好；
3、精密傳感技術的應用，數據采集更加精準；
4、自動計算直線度誤差，高效快捷；

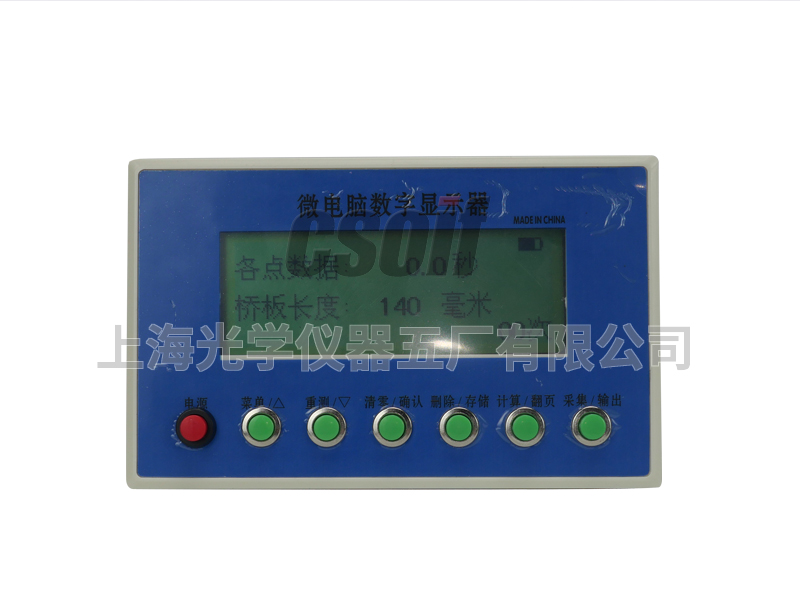

5、升及了數顯盒，將原來的兩個按鈕升級為7個按鈕，并對功能進行了完善，操作更簡單；
6、可方便的查看已經保存到存儲器的原始數據以及誤差；
7、可連接電腦，將已經保存的數據導出到電腦；
8、內置高性能鋰離子可USB充電電池，能對數顯盒本身供電；
9、配以一定的附件后，能擴大使用范圍。
三、技術參數
| 工作距離 | 6米 | 10米 | 15米 | 20米 | 30米 |
| 物鏡焦距 | 400mm | 500mm | 800mm | ||
| 通光口徑 | 42mm | 60mm | 60mm | 80mm | |
| 反射鏡直徑 | 52mm | 65mm | 65mm | 80mm | |
| 目鏡放大倍率 | 15倍 | ||||
| 測微目鏡視場 | 8mm | ||||
| 分辨率 | 0.2″ | ||||
| 光柵數顯盒 | 400線光柵 | ||||
| 直線度計算 | 自動計算 | ||||
| 數據存儲 | 有 | ||||
| 電腦輸出 | 有 | ||||
| 測角范圍 | ±800″ | ±600″ | ±400″ | ||
| 儀器精度 | ±100″內，≤±2″ | ±100″內，≤±1.5″ | |||
| ±500″內，≤±4″ | ±400″內，≤±3″ | ||||
| 電源 | USB充電 | ||||
| 照明系統 | LED | ||||
| 外形尺寸 | 254×57×157 | 354x57x157 | 425x90x220 | ||
四、標準配置

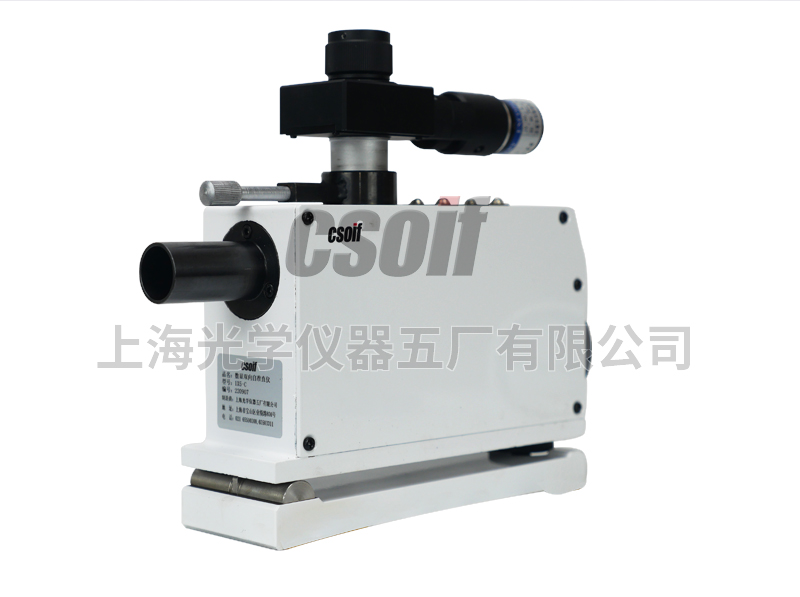

1、自準直儀主機，
2、標準反射鏡
3、電源適配器
4、儀器箱
5、合格證，保修卡，說明書
